產品介紹

  XBTS系列彈臂振動篩是一種新型的篩分設備,，它廣泛應用用于礦山、煤炭,、電力,、冶金、建材,、耐火等各行各業對大物料及中,、小顆粒狀物料的分級作業。

技術特點

  XBTS系列彈臂振動篩面傾斜安裝,，角度在20°-35°之間,，與其它同類型產品相比具有下列特點：

  1、價格低,，備件量極少,。

  2、結構簡單，造型美觀,。

  3,、能耖少，可節約大量能源,。

  4,、傾角大，體積小,，篩分能力大,。

  5、重量輕,，便于安裝及工藝布置,。

  6、篩網的篩分效率比一般的篩網高出30%－40%,，具有自清理功能,。

原理與構造

  篩箱依靠?jī)膳_(tái)相同的振動電機或普通電機帶激振器驅動做相反方向自同步旋轉，使支承在減振器上的整個篩機做直線振動,，物料從入料端落入篩后,，迅速前進、松散,、透篩,、完成篩分作業。

  本系列篩機由篩箱,、振動電機（激振器）,、減振系統及底架等組成。篩箱由篩框,、篩板,、襯板等組成。

  本系列篩機采用高性能,、高壽命YZO系列振動電機或激振器作激振源,，調節振動源激振力的大小，可以改變篩機的振幅,。

  減振系統由橡膠彈簧和卡箍,、支承座等組成。底架由料倉庫及底盤架等組成,。本系列振動篩激振源安裝方式可分為上振式和下振式,，減振器安裝方式可分為座式或吊掛式,。還可以根據用戶需要進行設計制造,。

安裝與調試

  1、把底架的槽鋼固定在基礎上,，使同側前后支承座高度一致,，同一端（入料端或排料端）兩側的支承座板在同一水平面內,，公差均在20mm以內。

  2,、橡膠彈簧在出廠前已進行靜剛度測試,，應選擇剛度相同（或相近）的彈簧配置在同一臺振動篩的不同支承位置。安裝時把橡膠彈簧置于下支承座上,，使支承座上的凸臺進入彈簧的內孔,，然后吊裝篩箱，要使橡膠彈簧的內孔上下均與支承板的凸臺對中,，將篩箱垂直下落,，置于橡膠彈簧上，此時各支承點橡膠彈簧的高度應一樣,，誤差不的大于2mm.

  3,、用戶需要調整篩面傾角時，可松開卡箍的固定螺栓,，轉動上支承座,，同時加高（或降低）后支承座，調整前后支承座的距離,，使篩面傾角符合要求,。

  4、篩機各部分連接必須牢固可靠,，所有螺栓不得有任何松動,，各零部件不得有任何異常聲響，篩機上參振部分與周圍固定物之間的很小間隙為30-50mm,。

  5,、篩機出廠時，雙振幅為5-7mm,，用戶可調整振動電機或激振器的兩偏心塊間的夾角,，調整激振力的大小，進而調整篩機振幅的大小,。

維護與操作

  1,、啟動篩機前，應檢查周圍是否有妨礙篩機運轉的障礙物,，各處聯結螺栓是否緊固,，尤其是激振源，支承座,，篩板的固定螺栓要重新緊固一遍,。

  2、檢查兩臺振動電機或激振器的轉向是否相反，如轉向相同,，應變更一臺電機的電源接線,，使兩臺電機的轉向相反。

  3,、篩機運轉時,，先空負荷啟動，運行,，停車一次,，觀察有無異常現象及聲響,，空運轉時篩機應平穩正常,。

  4、連續運轉4小時后,，測量軸承溫度,，軸承溫度不得超過75℃。

  5,、連續空運轉4小時后,，將各部位聯結螺栓重新緊固一次，以后在反復進行2-3次,。

  6,、帶料運轉時，給料要均勻,，使物料均布篩面,，如物料“跑偏”，應調整給料點,。

  7,、篩機停車前，應先停止給料,，篩面上的物料走完后,，在停車。停車后要及時清理篩面上的物料與雜物,。

  8,、振動電機或激振器使用3個月后要加油一次，每半年小修一次,，每年大修一次,，并按YZO系列振動電機的說明書。

技術參數

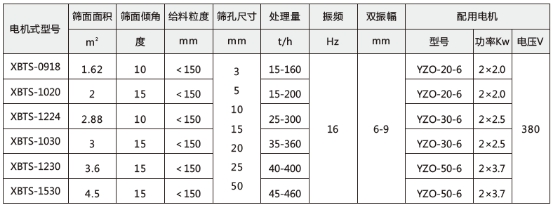

電機式

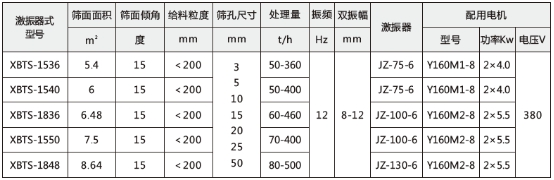

激振器式
