詳說天豐直線振動篩工作原理
文章出處：原創
責任編輯：admin
人氣：3678
發表時間：2016-01-29 03:19
直線振動篩的工作原理簡述：
該機利用振動電機激振作為振動源,，使物料在篩網上被拋起,，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口,，通過多層篩網產生數種規格的篩上物,、篩下物、分別從各自的出口排出,。
直線振動篩的工作原理詳述：
1,、直線振動篩采用雙振動電機驅動，當兩臺振動電機做同步,、反向旋轉時,，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力,，因此篩機的運動軌跡為一直線,。
2、其兩電機軸相對篩面有一傾角,，在激振力和物料自重力的合力作用下,，物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的,，可用于流水線中實現自動化作業,。
3、直線振動篩具有能耗低,、效率高,、結構簡單、易維修,、全封閉結構無粉塵溢散的特點,。高篩分目數400目，可篩分出7種不同粒度的物料,。

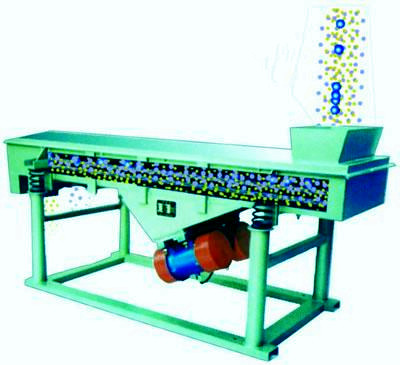

直線振動篩原理圖
直線振動篩原理圖
直線振動篩與圓振動篩相比,，有以下特點：
1、由于篩面水平安裝,，篩子的安裝高度減小,。
2、由于篩面是直線往復運動,，上面的物料層一方面向前運動,，一方面料層在跳動和下落過程中受到壓實的作用，有利于脫水、脫泥和重介質選礦時脫去重介質,。亦可用于干式篩分及磨礦流程中的粗磨段代替螺旋分級機進行檢查分級等作業中,。
3、篩面振動角度通常為450,。
4,、構造比較復雜，振幅不易調整,，振動器質量大,。
天豐直線振動篩適用行業：
分干粉粒狀型，液體型,。
化工專用篩：樹脂,，顏料，醫藥,，藥品,，化妝品，消火劑,，塑料,，橡膠等陶瓷、耐火材料專用篩,。
陶瓷耐火材料專用篩：研磨料,、磨料、玻璃,、氧化鋁,、瓷泥漿、粘土泥漿,、耐火材料,、石英砂、鈦粉,、粉等,。
食品專用篩：糖、味精,、食鹽,、果汁、淀粉,、奶粉,、糧食、豆?jié){,、蛋粉各種蛋白粉等,。
冶金專用篩：礦石,、氧化鈦、氧化鋅,、鑄造砂,、冶金粉末超硬合金、電磁材料,、鋁粉,、各種金屬粉粒等。
其它：碳黑,、碳素,、助溶劑,、活性炭,、木粉珍珠等。
液體專用篩：油漆,、涂料,、以及有粘度的液體。
直線振動篩（直線篩）產品結構以及各部分功能說明：
本篩機主要由篩箱,、篩框,、篩網、振動電機,、電機臺座,、減振彈簧、支架等組成,。
1,、篩箱：由數種厚度不同的鋼板焊制而成，具有的強度和剛度,，是篩機的主要組成部分,。
2、篩框：由松木或變形量較小的木材制成,，主要用來保持篩網平整,，達到正常篩分。
3,、篩網：有低碳鋼,、黃銅、青銅,、不銹鋼絲等數種篩網,。
4、振動電機(使用與維修方法詳見振動電機使用說明書),。
5,、電機臺座：安裝振動電機，使用前連接螺釘必須擰緊，特別是新篩機試用前三天,、必須反復緊固,，以免松動造成事故。
6,、減振彈簧：阻止振動傳給地面,，同時支持篩箱的全部重量，安裝時,，彈簧必須垂直與地面,。
7、支架：由四個支柱和兩個槽鋼組成,，支持著篩箱,，安裝時支柱必須垂直與地面，兩支柱下面的槽鋼應相互平行,。
直線振動篩結構圖
直線振動篩結構圖
直線振動篩（直線篩）產品使用與維修指導：
1,、本機應裝設電氣保護裝置。
2,、本機運行初期,，每天至少檢查地腳螺栓一次，防止松動,。
3,、當電機旋轉方向不符合要求時，調整電源相序即可,。
4,、電機應保證潤滑良好，每運行二周左右補充鋰基潤滑脂（ZL-3）一次,，加油時,，通過油杯加入適量鋰基潤滑脂。當采用密封軸承 時,，電機沒有安裝油杯,。
5、本機累計運行1500小時后,，應檢查軸承,，若有嚴重?fù)p傷時應立即更換。
6,、本機停置較長時間后再次使用時,，應測量絕緣電阻，用于500伏兆歐表測量,，應大于0.5兆歐,。
直線振動篩（直線篩）產品日常保養：
1,、啟動前：
（1）檢查粗網及細網有無破損
（2）檢查運輸支撐是否拆除。
2,、啟動時：
（1）注意有無異常雜音
（2）電流是否穩定
（3）振動有無異狀
3,、使用后：每次使用完畢即清理干凈.
直線振動篩（直線篩）產品定期保養：
定期的檢查粗網，細網和彈簧有無疲勞及破損,，機身各部位是否因振動而產生損壞,，需添加潤滑油的部位必須加油潤滑。
